Progettazione di layout idraulici con raccordi PPR per efficienza
Jun 28, 2025
Comprensione dei vantaggi del sistema PPR nella pianificazione del layout
I sistemi PPR utilizzano la fusione di calore per creare giunti permanenti e a prova di perdite, che modificano l'approccio alla progettazione idraulica. Poiché i raccordi e i tubi diventano una singola unità omogenea dopo la fusione, il rischio di perdite ai giunti è notevolmente ridotto. Ciò consente una maggiore flessibilità nel layout, tra cui lunghe corse di tubi e installazioni nascoste. La PPR resiste anche alla corrosione e alla scala, minimizzando il degrado a lungo termine. Questi vantaggi rendono più facile ottimizzare il flusso d'acqua e mantenere la coerenza della pressione. Durante la progettazione con PPR, gli ingegneri possono dare la priorità sia alle prestazioni idrauliche che all'affidabilità senza compromettere la facilità di installazione.
Pianificazione di caduta di pressione minima
Un obiettivo chiave nella progettazione del layout idraulico è ridurre al minimo la caduta di pressione in tutto il sistema. Nei layout PPR, un routing efficiente può ridurre significativamente le perdite di attrito. Posizionare prese idriche vicine ai riser e ridurre al minimo i cambiamenti direzionali aiuta a mantenere un forte flusso d'acqua. La superficie interna liscia di PPR contribuisce a minori perdite di pressione rispetto ai sistemi di plastica metallica o ruvida. Per ottimizzare il layout, i progettisti dovrebbero evitare curve inutili e utilizzare i gomiti a lungo raggio, ove possibile. La corretta dimensionamento del tubo e la selezione di raccordi a livello di PN in base alle richieste di pressione garantiscono anche una consegna costante per gli apparecchi finali.
Strategie di zonizzazione e ramificazione
La divisione del sistema in zone logiche migliora la gestibilità e le prestazioni. In edifici a più piani o strutture di grandi dimensioni, la suddivisione in zone per pavimento o la funzione consente un migliore controllo della pressione e un facile isolamento durante la manutenzione. Con la PPR, l'uso di TEE uguali, la riduzione delle tee e le valvole a sfera aiutano a semplificare la ramificazione senza compromettere l'efficienza del flusso. Le linee di ramo dovrebbero essere mantenute il più breve possibile per ridurre l'attrito e la stagnazione dell'acqua. L'incorporazione delle valvole in ciascuna zona fornisce il controllo e facilita l'arresto del sistema quando necessario. Questo approccio modulare migliora sia l'efficienza che la praticità dell'utente.
Contabilità per l'espansione termica
Tutti i materiali delle tubazioni si espandono e contraggono con variazioni di temperatura. La PPR non fa eccezione, sebbene la sua elasticità renda meno soggetto a cracking rispetto ai materiali rigidi. Tuttavia, l'espansione deve essere considerata in lunghe corse rette. I progettisti dovrebbero includere loop di espansione, offset o supporti per tubi scorrevoli per adattarsi al movimento lineare. I punti di ancoraggio devono essere posizionati strategicamente per controllare la direzione del tubo. Ignorare il movimento termico può causare stress alle articolazioni o deformazione del percorso del tubo. Metodi di compensazione adeguati mantengono l'integrità del sistema ed estendono la durata di entrambi i tubi e i raccordi.
Progettazione di sistemi di acqua calda e fredda separatamente
Per un migliore controllo delle prestazioni e della temperatura, le linee di acqua calda e fredda dovrebbero essere instradate separatamente e chiaramente contrassegnate. Ciò impedisce lo scambio termico e mantiene temperature di outlet coerenti. I raccordi PPR sono disponibili nelle versioni codificate a colori (comunemente verdi o blu per freddo, rosso per caldo) per evitare errori di installazione. Si raccomanda inoltre le linee di acqua calda per trattenere il calore e prevenire la perdita di energia. Negli edifici commerciali, il routing separato rende anche più facile rilevare e isolare i problemi. Mantenere uno spazio sufficiente tra le linee calde e fredde evita il trasferimento di calore non intenzionale tra i circuiti.
Elevazione e considerazioni di pendenza
In corse orizzontali, l'incorporazione di una leggera pendenza garantisce un corretto drenaggio e impedisce il blocco dell'aria. Ciò è particolarmente importante nelle linee o nei sistemi di approvvigionamento di acqua calda con flusso intermittente. I sistemi alimentati a gravità e pressurizzati beneficiano di layout che considerano cambiamenti di elevazione naturali. Evitare punti bassi nel sistema riduce il rischio di accumulo di sedimenti o raggruppamento dell'acqua. I riser verticali devono essere installati in aree accessibili e supportati correttamente per gestire il peso delle tubazioni. Queste considerazioni di progettazione contribuiscono alla distribuzione dell'acqua più affidabile ed efficiente dal punto di vista energetico.
Ridurre i costi di materiale e manodopera
Uno dei vantaggi dei sistemi PPR è la capacità di ridurre i costi sia materiali che di installazione attraverso un layout efficiente. Riducendo al minimo il numero di raccordi e le lunghezze del tubo necessarie, il costo complessivo del sistema diminuisce. Il routing a linea retta, l'uso di sistemi collettori e segmenti di tubi prefabbricati possono tutti aiutare a semplificare la costruzione. Gli strumenti di fusione di calore sono portatili e consentono l'assemblaggio in loco senza adesivi o solventi, riducendo la complessità del lavoro. Il layout efficiente non solo risparmia denaro, ma accelera anche l'installazione e riduce la probabilità di errori.
Accessibilità per la manutenzione
La progettazione per l'efficienza include la pianificazione per la manutenzione futura. I sistemi PPR sono di lunga durata, ma l'accessibilità è ancora importante. Le valvole di isolamento, i punti di ispezione e i raccordi per la pulizia devono essere posizionati nelle posizioni chiave. Nei sistemi nascosti, i progettisti dovrebbero evitare di seppellire le articolazioni di fusione all'interno degli elementi strutturali se non adeguatamente documentati e supportati. L'accessibilità riduce la necessità di un'ampia demolizione durante le riparazioni e migliora la manutenzione del sistema. I layout efficienti bilanciano l'estetica con praticità, garantendo che i team di manutenzione possano accedere ai punti necessari senza interrompere le operazioni di costruzione.
Selezione di adattamento corrispondente alle esigenze di layout

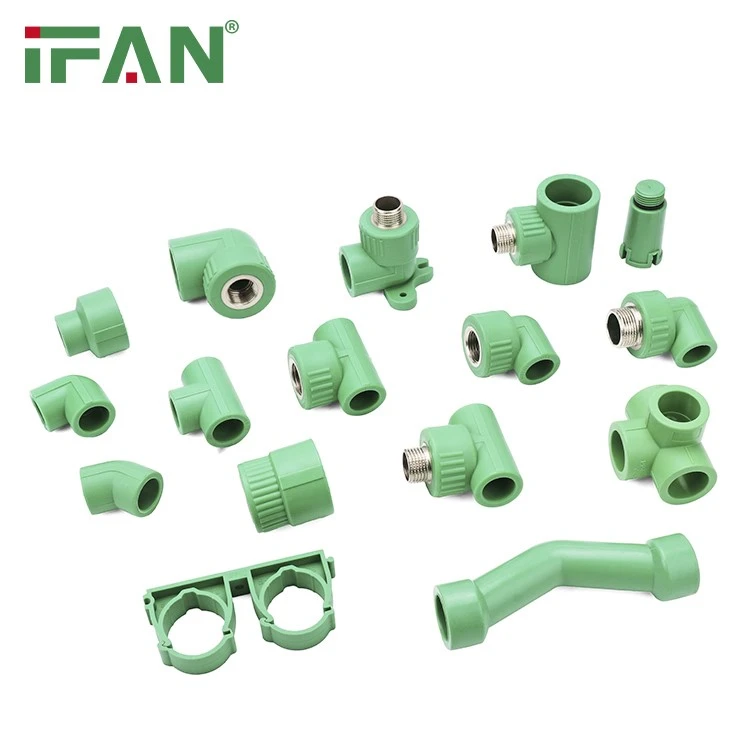

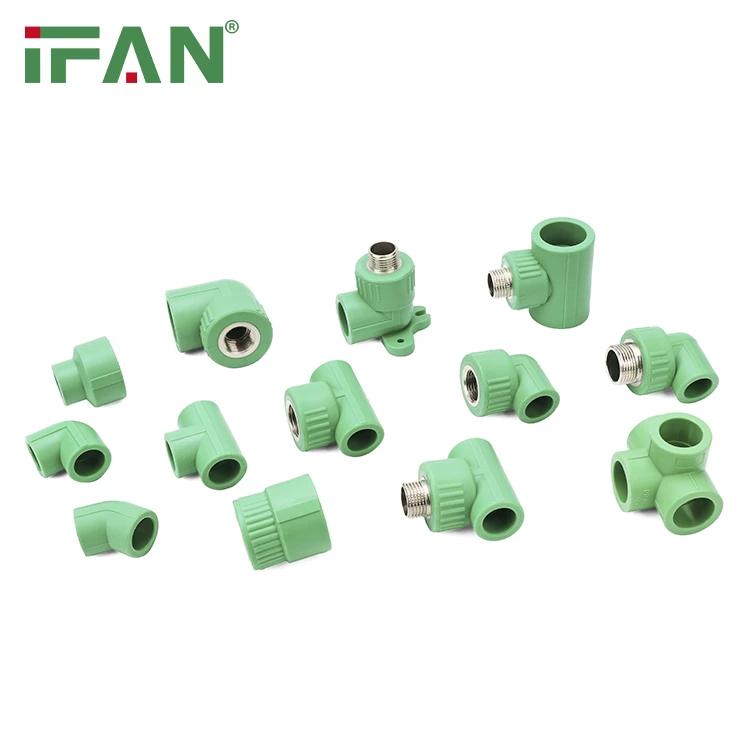

La scelta degli accessori ha un impatto diretto sul layout del sistema. I gomiti, le tees, gli accoppiatori, i sindacati, i riduttori e le valvole a sfera devono essere selezionati in base alle esigenze di classe di pressione, diametro del tubo e configurazione. Ad esempio, l'utilizzo di TEES riduce elimina la necessità di accoppiatori aggiuntivi nelle linee di filiale. La saldatura di fusione di raccordi fornisce un giunto sicuro, ma i progettisti dovrebbero garantire un corretto allineamento per evitare la tensione. L'uso di raccordi a base di fabbrica in configurazioni complesse può anche migliorare il controllo di qualità e semplificare l'installazione. Ogni adattamento dovrebbe svolgere una funzione chiara ed essere selezionato per migliorare il flusso, il supporto o il controllo.
Integrazione dell'impianto idraulico con altri sistemi di costruzione
Layout idraulico efficiente deve funzionare in armonia con altri sistemi meccanici, elettrici e strutturali. Le tubazioni PPR sono leggere e flessibili, facilitando il percorso attraverso pareti, pavimenti e soffitti senza ampie modifiche. Durante la fase di progettazione, il coordinamento con HVAC e team elettrici aiuta a evitare conflitti e servizi sovrapposti. Gli alberi condivisi o gli spazi di riser devono essere dimensionati in modo appropriato. Fornire portelli di accesso o pannelli rimovibili per sezioni idrauliche chiave garantisce che i futuri aggiornamenti o manutenzione possano essere effettuati con interruzione minima per il resto dell'edificio.
Conclusione
Progettare layout idraulici efficienti utilizzando raccordi PPR richiede una pianificazione ponderata, la conoscenza dei materiali e l'attenzione a fattori pratici come l'ottimizzazione del flusso, l'espansione termica e l'accesso al servizio. I vantaggi intrinseci delle resistenza chimica PPR, le articolazioni saldate dalla fusione e la durata lo fanno un candidato forte sia per i sistemi di tubazioni semplici che complessi. Se utilizzati in modo efficace, i raccordi PPR contribuiscono a costi di materiale ridotti, minori perdite di pressione e durata di sistema più lunga. Combinando la progettazione di layout intelligente con i giusti raccordi e pratiche di installazione, gli ingegneri idraulici e gli appaltatori possono creare reti di distribuzione dell'acqua affidabili, efficienti e costruite per durare.
